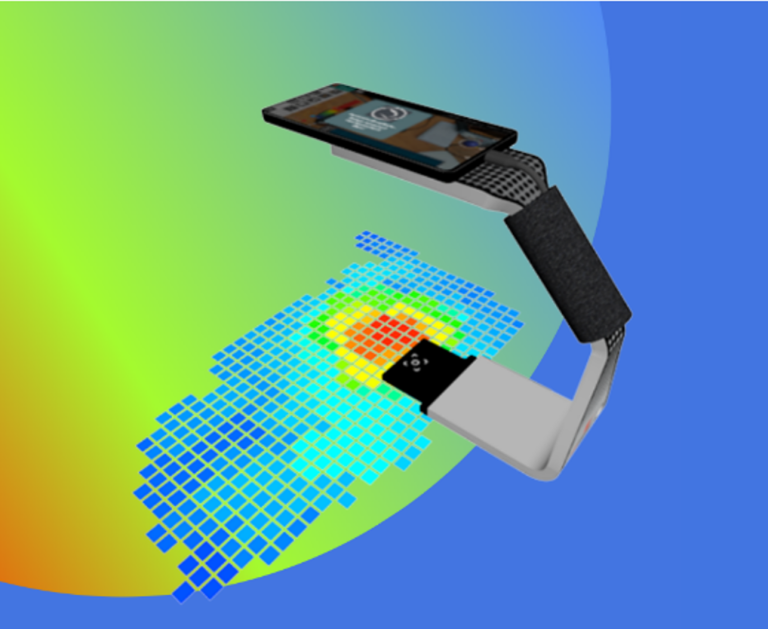

SCANPHONE
Scanner portable pour cartographie 3D de rayonnement électromagnétique
en réalité augmentée et en temps-réel
- Scanner 3D portable de cartographie et de mesure électromagnétiques en réalité augmentée et en temps réel
- Autonome et simple d’utilisation
- Haute résolution
- DC - THz
- Exportation aisée des données au format XML
- Sauvegarde et relecture des données sur logiciels Android et sur PC.

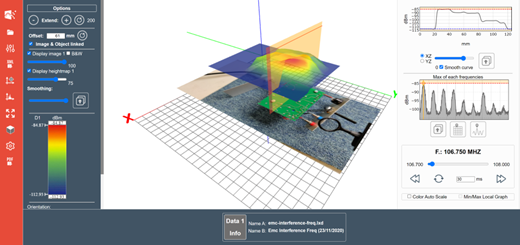

- Visualisation en 2D ou 3D
1 / Version standalone
EM-Scanphone autonome

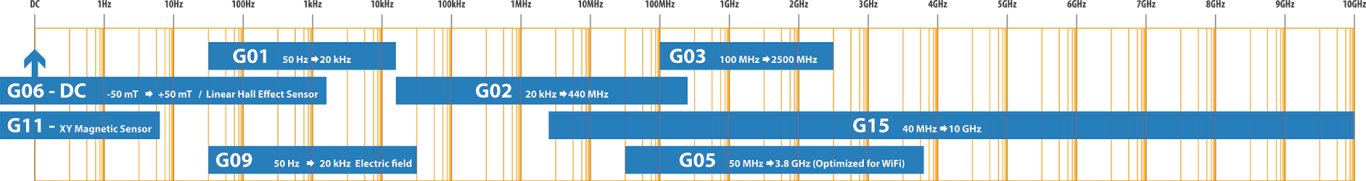

- Version utilisant les capteurs noirs LUXONDES (voir ci-dessous)
- Bande de fréquence : DC à 10 GHz selon les capteurs utilisés
- Livré avec 2 capteurs au choix de G01 à G15
(Nous réalisons également des capteurs spécifiques sur demande)

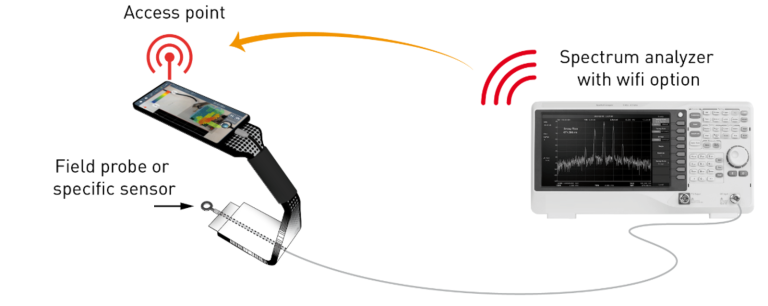

Option W :
Couplage Wifi
2 / Version avec options Fréquentielles
EM-Scanphone couplé à un analyseur de spectre
Atouts par rapport à la "version standalone" de base :
- une cartographie sans limite de Fréquence (5G, mmW…)
- une grande qualité de mesure (celle de l'analyseur de spectre et de la sonde de champ proche connectés)
Récupération instantanée des données de mesure faites avec un analyseur de spectre ou un récepteur de mesure EMI.
Programmation directe des réglages et affichages de la bande de fréquence par les deux applications Android (Mesure et Visualisation)
Incluant :
- Carte spécifique comprenant un code de validation de l’option W dans l’application de mesure
- Malette
Autres dénominations : Scanner EM, EM radiation mapper, EM Scanner, EMScanner, EMSCAN, EM-Scan, near-field scanner, near-field probe, sonde de champ proche, scanner de champ proche, wideband EMF measuring equipment, wideband electromagnetic field measuring equipment , EMSCANNER

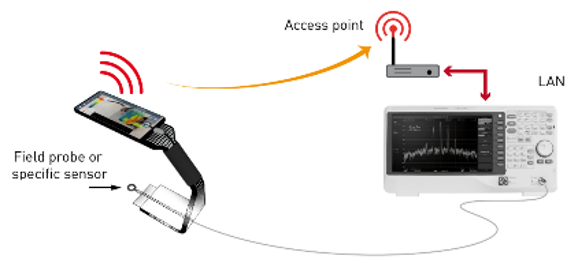

Option WL :
Couplage Wifi et LAN
Site Internet du fabricant français LUXONDES :
Mode autonome : https://www.luxondes.com/scanphone/
Mode avec analyseur de spectre : https://www.luxondes.com/scanphone_plus/
Capteurs : https://www.luxondes.com/ca_full/
Vidéos sur la chaine YouTube : https://www.youtube.com/channel/UCVQn3jNxK_lF-tfILAdTAPA?reload=9

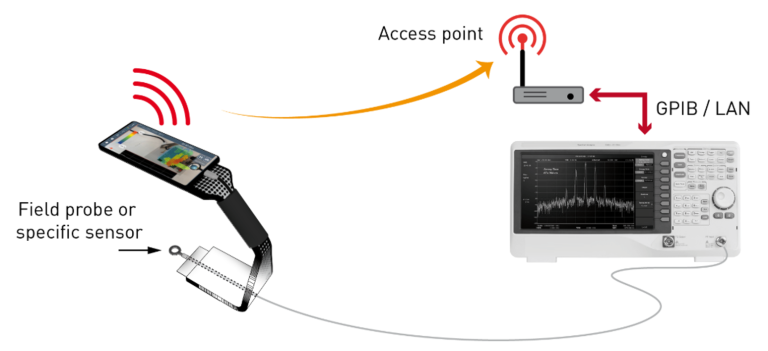

Option WLG :
Couplage Wifi, LAN et GPIB
Récupération instantanée des données de mesure faites avec un analyseur de spectre ou un récepteur de mesure EMI.
Programmation directe des réglages et affichage de la bande de fréquence à partir de l’application « Console »
Incluant :
- Carte spécifique comprenant un code de validation de l’option WL dans l’application de mesure
- Point d’accès Wifi
- Câbles associés
- Malette
Récupération instantanée des données de mesure faites avec un analyseur de spectre ou un récepteur de mesure EMI.
Programmation directe des réglages et affichages de la bande de fréquence par les deux applications Android (Mesure et Visualisation)
Incluant :
- Carte spécifique comprenant un code de validation de l’option WLG dans l’application de mesure
- Boîte de conversion GPIB-LAN
- Point d’accès Wifi
- Câbles associés
- Malette

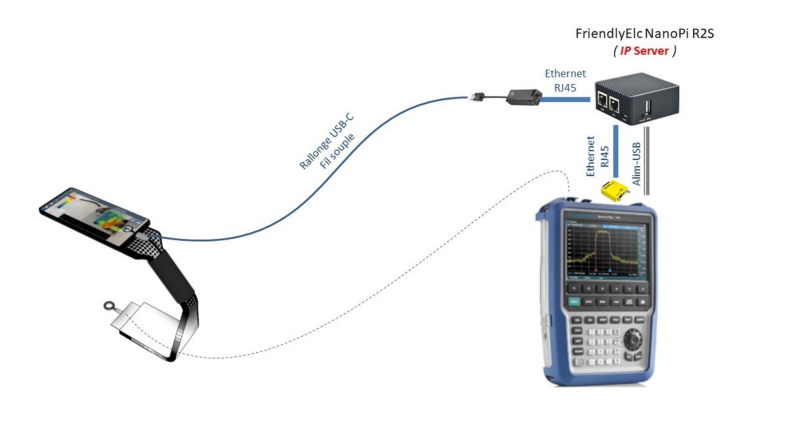

Option W2C :
Couplage par câble
Récupération instantanée des données de mesure faites avec un analyseur de spectre ou un récepteur de mesure EMI.
Programmation directe des réglages et affichage de la bande de fréquence à partir de l’application « Console »
Incluant :
- Carte spécifique comprenant un code de validation de l’option W2C dans l’application de mesure
- Serveur NanoPi
- Câbles de communication

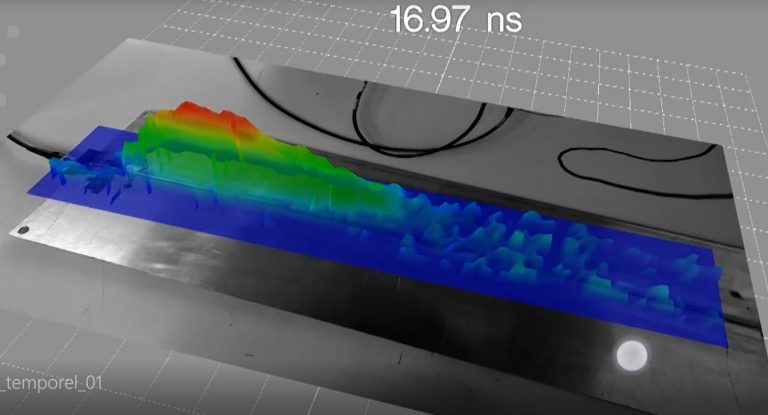

3 / Version avec option Temporelle
EM-Scanphone couplé à un oscilloscope et à un générateur d'impulsions
- Visualisation du cheminement d'un pulse envoyé à un endroit précise du DUT (PCB, équipement électronique...)
- EM-Scanphone couplé à un oscilloscope synchronisé avec un générateur d'impulsions
3 types de Viewer :
- Viewer Online gratuit pour PC
Accès direct via ce lien : https://viewer-luxondes.com/
2. Viewer Offline pour PC
Application identique au Viewer Online, mais garantissant la sécurisation des données des entreprises.

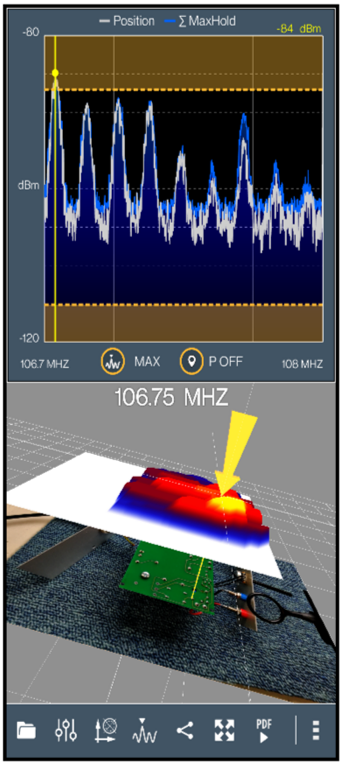

3. Application Viewer pour Android
Vous pouvez immédiatement tester l’application en téléchargeant le Viewer https://luxondes.com/an_support/
et en utilisant son lecteur de QR code, afin de voir et analyser différentes cartographies électromagnétiques situées en bas de la page.
